Hindernisbefeuerung Niederintensitäts-LED-Leuchte: AV OL ILAB SINGLE
Produktbeschreibung
Diese Avlite-Leuchte ist eine permanent leuchtende Niederintensitäts-LED-Leuchte für Hindernisbefeuerung, entwickelt gemäss den ICAO LIOL Typ A & B Anforderungen. Das Modell kann für die Beleuchtung von Hindernissen wie Telekommunikationstürmen, Windturbinen, Gebäuden und andere hohe Strukturen bis 45 m über Grund verwendet werden. Die moderne Lichtoptik hat dank der Verwendung von einer einzelnen LED einen minimalen Stromverbrauch. Die korrosionsresistente Polykarbonat Linse wurde speziell für den Gebrauch mit LEDs entwickelt um die Lichtintensität und deren Homogenität zu maximieren.
Die moderne Lichtoptik hat dank der Verwendung von einer einzelnen LED einen minimalen Stromverbrauch. Die korrosionsresistente Polykarbonat Linse wurde speziell für den Gebrauch mit LEDs entwickelt um die Lichtintensität und deren Homogenität zu maximieren.
Die Leuchte beinhaltet eine interne Diagnose mit einem Alarmkontakt für die Fernüberwachung. Das Alarm-Relais ist im Normalfall stromdurchflossen und wird ausgelöst, wenn die LED-Lampe nicht leuchtet.

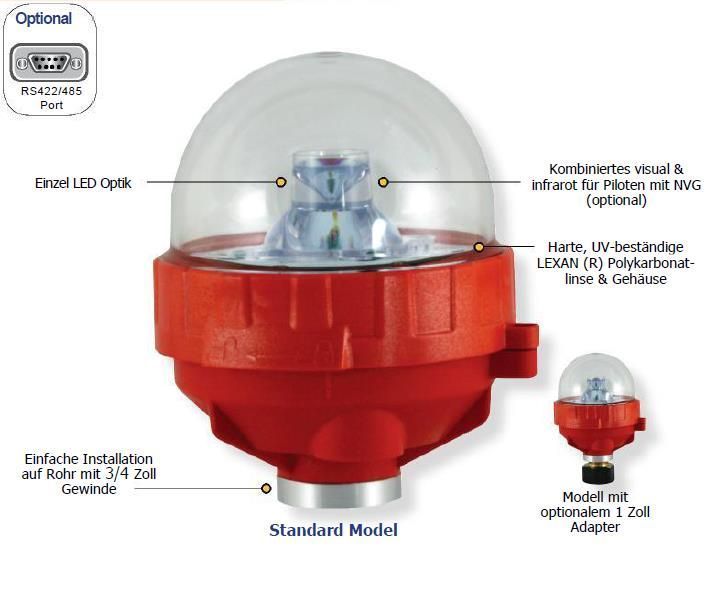

Die Leuchte ist erhältlich mit einem 3/4 - bzw. 1 Zoll-Rohrgewinde, dadurch kann sie einfach in bestehende Installationen integriert werden.
Das ICAO Model ist mit einem Kippschalter ausgerüstet, der dem Anwender erlaubt einfach Tag/Nacht Sensor zu aktivieren/deaktivieren oder zwischen 10 cd (Typ A) und 32 cd (Typ B) umzuschalten. Die Leuchte ist in zwei Konfigurationen erhältlich: Universal DC (12 - 48 VDC) und AC (110 - 240 VAC). Diese Hindernisbefeuerungsleuchte ist für Piloten mit Nachtsichtgeräten (NVG) auch als Kombination von sichtbarem Licht und Infrarot (IR) erhältlich.
| SPEZIFIKATIONEN | 12-48 VDC | 110-240 VAC |
|---|---|---|
| Leuchtkörper | ||
| Lichtquelle | Geprüft; ICAO: AV-OL-ILAB-12 (Type A) & AV-OL-ILAB-12 (Type B) | Geprüft; ICAO: AV-OL-ILAB-UM (Type A) & AV-OL-ILAB-UM (Type B) |
| Verfügbare Farben | Rot als Standard. Andere Farben auf Anfrage, inkl. IR | Rot als Standard. Andere Farben auf Anfrage, inkl. IR |
| Peak-Intensität (cd)† | ICAO LIOL Typ A & B konform | ICAO LIOL Typ A & B konform |
| Horizontaler Output (grad) | 360 | 360 |

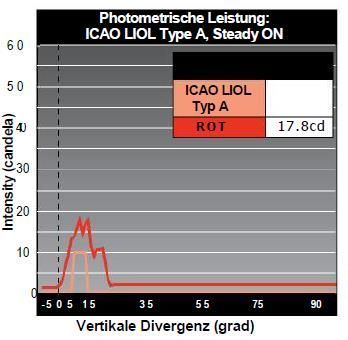

| Vertikale Divergenz (grad) | ICAO Model: ICAO LIOL Typ A & B konform | ICAO Model: ICAO LIOL Typ A & B konform |
| Reflektortyp | Einzel LED Optik | Einzel LED Optik |
| Intensitätseinstellungen | ICAO Model: Einstellbar 10cd oder 32cd | ICAO Model: Einstellbar 10cd oder 32cd |
| Betriebseinstellungen | Wählbar: Tag/Nacht Betrieb oder dauernd an | Wählbar: Tag/Nacht Betrieb oder dauernd an |
| LED Lebensdauer (Stunden) | > 100,000 | > 100,000 |
| Electrische Eigenschaften | ||
| Betriebsspannung | 12 – 48 VDC | 110 – 240 VAC |
| Stromverbrauch (mA) | @ 12V: ICAO LIOL Type A @ 10cd Steady-on mit aktiviertem Relais & IR: Imax = 65 ICAO LIOL Type B @ 32cd Steady-on mit aktiviertem Relais & IR: Imax = 120 | n/a |
| Leistungaufnahme (W) | ICAO LIOL Type A @ 10cd Steady-on mit aktiviertem Relais & IR: Pmax = 0.9 ICAO LIOL Type B @ 32cd Steady-on mit aktiviertem Relais & IR: Pmax = 1.5 | ICAO LIOL Type A @ 10cd Steady-on mit aktiviertem Relais & IR: Pmax = 2 ICAO LIOL Type B @ 32cd Steady-on mit aktiviertem Relais & IR: Pmax = 3 |
| Schaltkreisschutz | integriert | integriert |
| Temperaturbereich | -40° bis 80°C | -40° bis 80°C |
| Physische Eigenschaften | ||
| Gehäuse | LEXAN® Polykarbonat – UV stabiliziert | LEXAN® Polykarbonat – UV stabiliziert |
| Linse | LEXAN® Polykarbonat – UV stabiliziert | LEXAN® Polykarbonat – UV stabiliziert |
| Linsendurchmesser | 100 / 37/8 (mm/zoll) | 100 / 37/8 (mm/zoll) |
| Linsendesign | Einzel LED Optik | Einzel LED Optik |
| Befestigung | Standard Model: 3/4 Zoll Rohrgewinde | Standard Model: 3/4 Zoll Rohrgewinde |

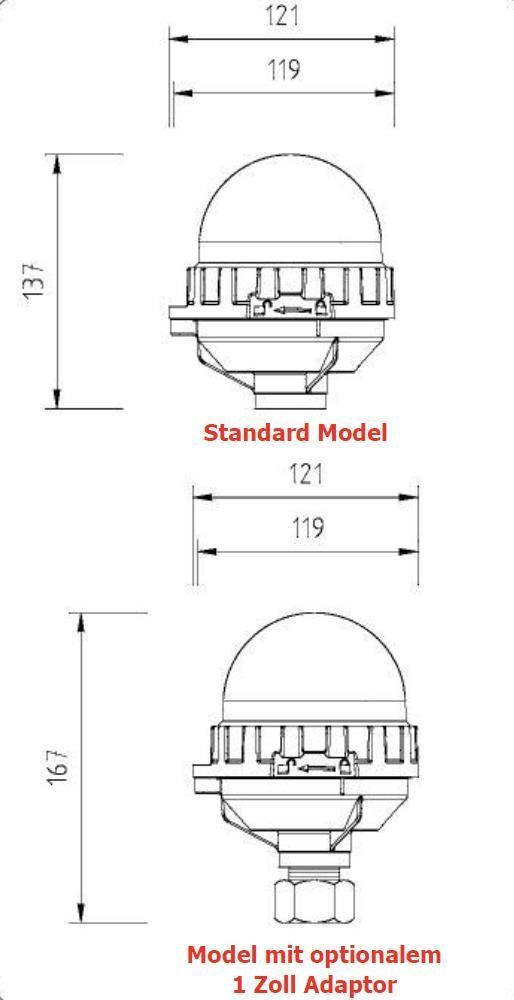

| Höhe (mm/zoll) | Standard Model: 137 / 5 ½ | Standard Model: 137 / 5 ½ |
| Breite (mm/zoll) | 121 / 4 ¾ | 121 / 4 ¾ |
| Masse (kg/lbs) | 0.4 / 7/8 | 0.4 / 7/8 |
| Lebenserwartung | Bis 12 Jahre | Bis 12 Jahre |
| Umweltfaktoren | ||
| Relative Feuchtigkeit | 0 bis 100%, MIL-STD-810F | 0 bis 100%, MIL-STD-810F |
| Vereisung | 22kg / quadrat zoll | 22kg / quadrat zoll |
| Windgeschwindigkeit | Bis zu 240 km/h | Bis zu 240 km/h |
| Zertifizierungen | ||
| CE | EN61000-6-3:1997. EN61000-6-1:1997 | EN61000-6-3:1997. EN61000-6-1:1997 |
| Qualitätssicherung | ISO9001:2008 | ISO9001:2008 |
| ICAO | Low Intensity Obstruction Light Type A & B | Low Intensity Obstruction Light Type A & B |
| Schutzklasse | IP67 | IP67 |
| Geistiges Eigentum | ||
| Handelsmarke | AVLITE® ist eine eingetragene Handelsmarke von Avlite Systems | AVLITE® ist eine eingetragene Handelsmarke von Avlite Systems |
| Garantie | ||
| 3 Jahre | 3 Jahre | |
| Verfügbare Optionen | ||
|
|

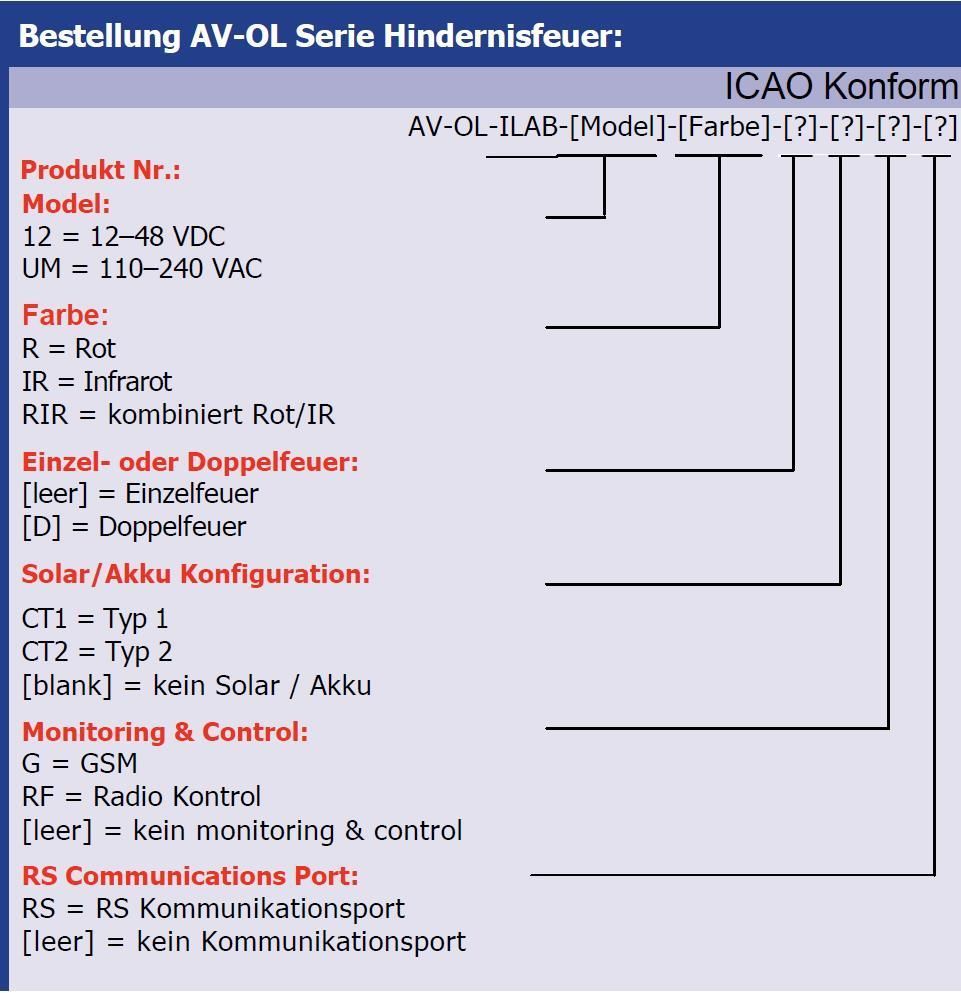

Bestellung AV-OL Serie Hindernisfeuer
