Niederleistung Hindernisfeuer AVV 10cd
AV-OL Serie Universal AC or Universal DC Leuchte

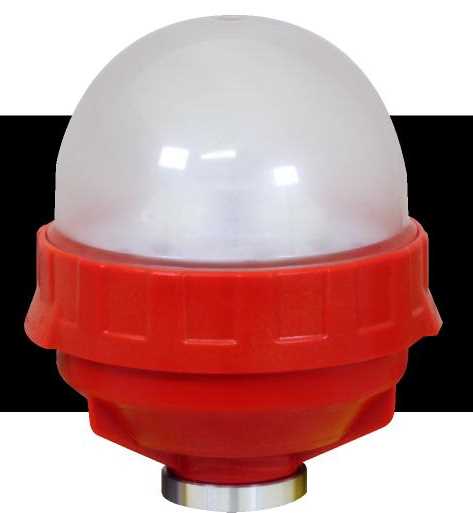

Diese Avlite-Leuchte ist eine permanent leuchtende 10cd Niederintensitäts-LED-Leuchte für Hindernisbefeuerung, entwickelt gemäss den AVV Anforderungen. Das Modell kann für die Beleuchtung von Hindernissen wie Telekommunikationstürmen, Windturbinen, Gebäuden und andere hohe Strukturen verwendet werden.
Die moderne Lichtoptik hat dank der Verwendung von einer einzelnen LED einen minimalen Stromverbrauch. Die korrosionsresistente Polykarbonat-Linse wurde speziell für den Gebrauch mit LEDs entwickelt um die Lichtintensität und deren Homogenität zu maximieren.
Die Leuchte beinhaltet eine interne Diagnose mit einem Alarmkontakt für die Fernüberwachung. Das Alarm-Relais ist im Normalfall stromdurchflossen und wird ausgelöst, wenn die LED-Lampe nicht leuchtet.
Die Leuchte ist erhältlich mit einem 3/4- bzw. 1-Zoll-Rohrgewinde, dadurch kann sie einfach in bestehende Installationen integriert werden.
Das AVV Modell ist mit einem Kippschalter ausgerüstet, der es dem Anwender erlaubt, den Tag/Nacht Sensor zu aktivieren/deaktivieren. Die Leuchte ist in zwei Konfigurationen erhältlich: Universal DC (12 - 48 VDC) und AC (110 – 240 VAC).
Diese Hindernisbefeuerungsleuchte ist für Piloten mit Nachtsichtgeräten (NVG)auch als Kombination von sichtbarem Licht und Infrarot (IR) erhältlich.
Optional mit GSM Überwachung
Diese Avlite-Leuchte ist mit GSM-Mobiltelefonüberwachung erhältlich, wodurch die Anwender den Status ihrer Installation kontrollieren können. Das System kann konfiguriert werden damit zum Beispiel bei Schwachstrom oder Lichtausfall ein Alarm mittels Textnachricht oder E-Mail die betreffende Person erreicht.
Hauptmerkmale der AVV 10cd
- Kostengünstige, energieeffiziente Hindernisbefeuerungslösung
- Erhältlich für DC-Speisung: 12-48 VDC
- Erhältlich für Universal AC-Speisung:110-240VAC
- Anwenderjustierbare Intensitätsschalter für nächtlichen oder 24h Betrieb
- Alarmkontakt für Fernüberwachung Photozelle für Tag/Nacht Betrieb
- LED-Technologie Reduzierte Wartungszeit und -kosten
- Einfache Integration in existierende Installationen
- Optional mit Solarversorgun
- Optional mit VIS / IR*Kombination für Piloten mit NVG
- Optional PS422/485 Kommunikationsanschluss für das Monitoring der DC-Version
- Optional erhältlich mit GSM-Überwachung
Anwendungen
Niederleistung Hindernisfeuer und Hindernisfeuer ES zur Markierung von Hindernissen.
Erfüllte Anforderungen
Niederintensität Hindernisfeuer AVV gemäss Nr. 28 der Allgemeinen Verwaltungsvorschrift zur Kennzeichnung von Luftfahrthindernissen.
* AVV beinhaltet keine Anforderungen an Infrarot Hindernisfeuer| SPEZIFIKATIONEN Deutsch AVV 10cd LIOL | 12-48 VDC | 110-240 VAC |
|---|---|---|
| Leuchtkörper | ||
| Lichtquelle | Geprüft; AV-OL-AVV10-12-R | Geprüft; AV-OL-AVV10-UM-R |
| Verfügbare Farben | Rot als Standard. Andere Farben auf Anfrage, inkl. IR | Rot als Standard. Andere Farben auf Anfrage, inkl. IR |

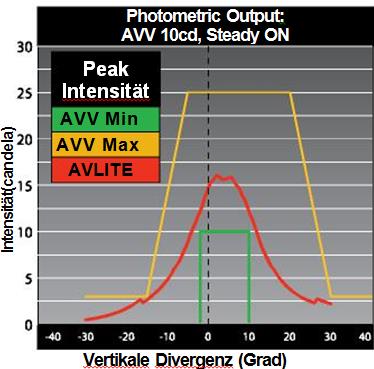

| Peak-Intensität (cd)† | Gemäss T00105: AVV 2015 R2, 10cd | Gemäss T00105: AVV 2015 R2 Spezifikationen |
| Horizontaler Output (grad) | 360° | 360° |
| Vertikale Divergenz (grad) | Gemäss T00105: AVV 2015 R2 Spezifikationen | Gemäss T00105: AVV 2015 R2 Spezifikationen |
| Reflektortyp | Einzel LED Optik | Einzel LED Optik |
| Betriebseinstellungen | Wählbar: Tag/Nacht Betrieb oder dauernd an | Wählbar: Tag/Nacht Betrieb oder dauernd an |
| LED Lebensdauer (Stunden) | >100’000 | >100’000 |
| Electrische Eigenschaften | ||
| Betriebsspannung | 12 – 48 VDC | 110 – 240 VAC |
| Leistungaufnahme (blinkend, Watts) | AVV10 @ 10cd Dauerbetrieb mit aktiviertem Relais: Pmax = 1.0 | AVV10 @ 10cd Dauerbetrieb mit aktiviertemRelais: Pmax = 1.3 Smax = 3.4VA |
| Schaltkreisschutz | integriert | integriert |
| Temperaturbereich | -40° bis 80°C | -40° bis 80°C |
| Physische Eigenschaften | ||
| Gehäuse | LEXAN® Polykarbonat – UV stabilisiert | LEXAN® Polykarbonat – UV stabilisiert |
| Linsenmaterial | LEXAN® Polykarbonat – UV stabilisiert | LEXAN® Polykarbonat – UV stabilisiert |
| Linsendurchmesser | 100 / 3 hoch 7/8 (mm/zoll) | 100 / 3 hoch 7/8 (mm/zoll) |
| Linsendesign | Einzel LED Optik | Einzel LED Optik |

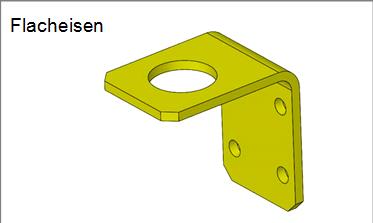

| Befestigung | Standard Model: 3/4 Zoll Rohrgewinde | Standard Model: 3/4 Zoll Rohrgewinde |

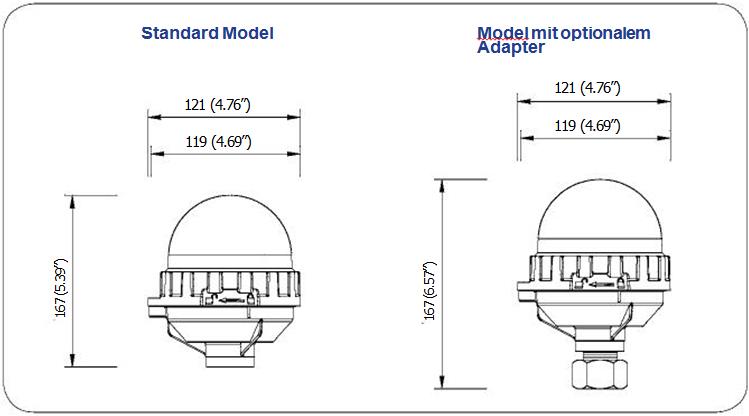

| Höhe (mm/zoll) | 121 / 4 ¾ | 121 / 4 ¾ |
| Breite (mm/zoll) | 121 / 4 ¾ | 121 / 4 ¾ |
| Masse (kg/lbs) | 0.4 / (hoch) 7/8 | 0.4 / (hoch) 7/8 |
| Lebenserwartung | Bis 12 Jahre | Bis 12 Jahre |
| Umweltfaktoren | ||
| Relative Feuchtigkeit | 0 bis 100%, MIL-STD-810F | 0 bis 100%, MIL-STD-810F |
| Vereisung | 3.41kg / quadrat zoll | 3.41kg / quadrat zoll |
| Windgeschwindigkeit | Bis zu 240 km/h | Bis zu 240 km/h |
| Zertifizierungen | ||
| CE | EN61000-6-3:2007. EN61000-6-1:2007 | EN61000-6-3:1997. EN61000-6-1:1997 |
| Deutsche AVV | T00105: AVV 2015R2 | T00105: AVV 2015R2 |
| Qualitätssicherung | ISO9001:2008 | ISO9001:2008 |
| Schutzklasse | IP68 | IP68 |
| Geistiges Eigentum | ||
| Handelsmarke | AVLITE® ist eine eingetragene Handelsmarke von Avlite Systems | AVLITE® ist eine eingetragene Handelsmarke von Avlite Systems |
| Garantie | ||
| 5 Jahre | 5 Jahre | |
| Verfügbare Optionen | ||
|
|

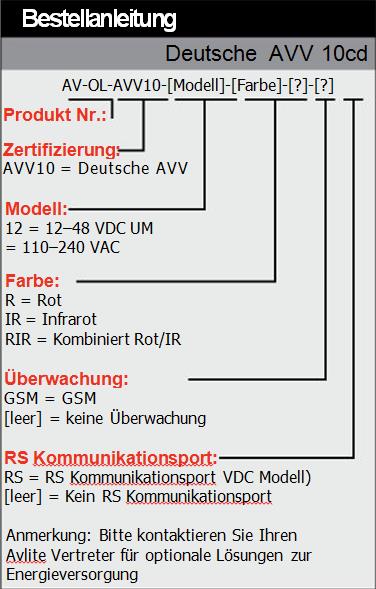

Bestellanleitung Niederleistung Hindernisfeuer AVV 10cd
